管道CCTV檢測：城市地下生命線的“智能胃鏡”

作者：鈞測檢測　發布日期：　瀏覽次數：

一、技術概述

管道CCTV（Closed-Circuit Television）檢測，即管道閉路電視內窺檢測技術，是一種通過遠程控制的高清攝像機器人進入管道內部，實時采集并傳輸影像數據，從而對管道狀況進行可視化診斷的先進方法。

該技術的應用是城市排水管網乃至各類地下管線管理領域的一次革命性飛躍。它徹底改變了傳統檢測中依靠人工推測、開挖探查的落后模式，以其極高的安全性、圖像的清晰直觀性、數據的可記錄與可回溯性，為管道的精準評估、科學養護和高效修復提供了強有力的決策依據。如今，CCTV檢測技術的應用已從排水管道擴展至給水、燃氣、熱力管道以及電力電信套管的內部狀態檢查，甚至在搶險救災、考古勘探等領域也發揮著獨特作用。

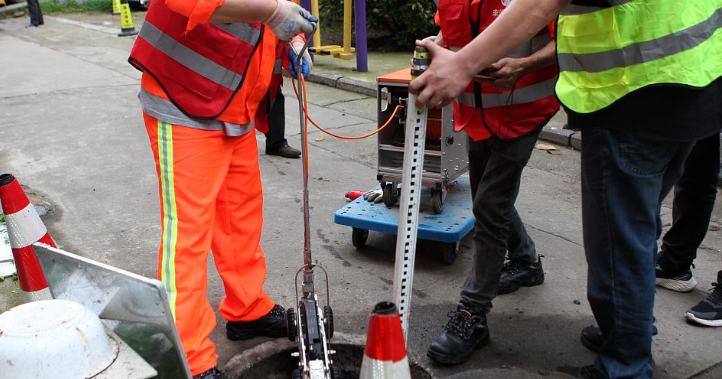

管道cctv檢測

二、應用背景

城市的排水管網是重要的基礎設施，堪稱“城市的血脈”，其健康狀態直接關系到城市防洪排澇安全、公共環境衛生和人民的日常生活。

隨著我國城市化進程加速，各級政府對市政基礎設施的投入持續加大，管網規模不斷擴大。然而，許多城市也頻頻面臨“逢雨必澇”的困境，一般都與下方幾個問題有關：

排水設施設計標準偏低：難以應對極端天氣事件。
排水體系不完善：管網布局存在缺陷。
養護手段落后：缺乏高效、科學的檢測技術，導致“病管”運行。

長期以來，由于檢測技術的局限性，大量管道存在不同程度的滲漏、腐蝕、破裂、沉降、積泥堵塞等結構性或功能性缺陷，其排水能力被嚴重削弱。因此，采用CCTV檢測等先進技術，對管道進行定期“體檢”，建立預防性、精準化的養護模式，是最大化發揮現有管網效能、保障城市安全運行的必然選擇。

三、核心優勢與前景

安全高效：機器人作業避免了人員進入管道可能面臨的窒息、中毒、塌陷等安全風險，檢測速度快，對交通和環境影響小。

精準直觀：高清攝像頭可捕捉管道內壁的細微缺陷，視頻影像直觀可靠，為判斷管道健康狀況提供無可爭議的證據。

科學決策：基于清晰的影像資料，可以精準定位問題點，量化缺陷程度，從而制定出經濟、合理的非開挖修復或養護方案，避免“盲目開挖”造成的巨大浪費。

數據化管理：檢測生成的視頻和報告可永久保存，建立管道數字檔案，便于后期進行趨勢分析、生命周期管理和資產管理。

隨著智慧城市建設的深入，CCTV檢測數據將成為城市地下管網數據庫的核心組成部分。結合GIS（地理信息系統）和AI（人工智能）圖像識別技術，未來可實現管道健康狀況的自動判讀、風險預警和養護規劃的智能化，市場前景極為廣闊。

四、標準化檢測流程

為確保檢測結果的科學性和準確性，必須遵循一套嚴謹?shù)淖鳂I(yè)流程：

前期準備（收集資料 & 現場勘查）
收集待測管道的圖紙、年代、管徑、材質等歷史資料。
現場勘查管道位置、埋深、檢查井狀況及周邊環境，確定合適的設備進場方案。
編制檢測方案
根據資料和勘查結果，制定詳細的檢測計劃，包括設備選擇、人員分工、安全預案、進度安排等。
預處理（清洗疏堵排水）
關鍵步驟：使用高壓清洗車等設備對管道進行疏通清洗，清除管內淤泥、垃圾等障礙物，并臨時排水，確保攝像頭能夠順利通過并捕捉清晰畫面。
實施檢測（影像采集）
將CCTV檢測車（機器人）放入檢查井，操作員在地面控制其行進。
實時監控并錄制管道內部高清視頻，對缺陷部位進行重點拍攝和記錄。
數據處理（總結與編制報告）
回放分析采集到的視頻影像，根據國家或行業標準（如《CJJ 181-2012 城鎮排水管道檢測與評估技術規程》）對管道缺陷進行編碼和分類。
生成詳細的檢測報告，包括缺陷位置、類型、等級、圖像截圖以及修復建議。
質量控質（驗收數據準確度）
對檢測報告進行內部審核或第三方復核，確保數據描述準確、評估結論科學。
成果交付（提交評估報告）
向客戶提交最終的檢測評估報告，作為管道養護、修復或驗收的權威依據，并提供必要的技術咨詢。
