拉拔檢測(cè)廣泛應(yīng)用于建筑工程、制造業(yè)和材料領(lǐng)域的現(xiàn)場(chǎng)原位測(cè)試方法，主要用于測(cè)定材料或構(gòu)件在垂直于表面方向的拉拔力或抗拉強(qiáng)度。

其核心原理是通過一個(gè)專用的拉拔儀，向一個(gè)固定在待測(cè)物體表面的夾具施加一個(gè)持續(xù)增大的拉力，直到試件破壞或達(dá)到預(yù)定值，從而測(cè)量出其最大抗拉承載力。

一、主要應(yīng)用領(lǐng)域

拉拔檢測(cè)最常見的應(yīng)用領(lǐng)域包括：

1.  建筑工程（最廣為人知）

    飾面磚/石材粘結(jié)強(qiáng)度檢測(cè)：檢測(cè)外墻、室內(nèi)瓷磚、大理石等飾面材料與基層（如墻體、地面）之間的粘結(jié)是否牢固。這是為了防止瓷磚空鼓、脫落，確保安全。

    保溫系統(tǒng)粘結(jié)強(qiáng)度檢測(cè)：檢測(cè)外墻保溫板（如EPS板、XPS板）與基層墻體的粘結(jié)強(qiáng)度，以及抹面層與保溫板的粘結(jié)強(qiáng)度。

    植筋/錨栓拉拔力檢測(cè)：檢測(cè)后錨固于混凝土中的鋼筋、螺栓或化學(xué)錨栓的錨固承載力是否滿足設(shè)計(jì)要求。

    涂層/防水層粘結(jié)強(qiáng)度檢測(cè)：檢測(cè)油漆、涂料、防水卷材等與基材的粘結(jié)性能。

2.  材料科學(xué)

    復(fù)合材料界面性能研究：研究纖維與基體材料之間的界面結(jié)合強(qiáng)度。

    薄膜/涂層附著力測(cè)試：在微觀尺度上，測(cè)試各種功能性薄膜（如金剛石薄膜、光學(xué)薄膜）與基體的附著力。

3.  電子行業(yè)

    焊點(diǎn)強(qiáng)度測(cè)試：檢測(cè)電子元件引腳與印刷電路板（PCB）之間焊點(diǎn)的機(jī)械強(qiáng)度。

二、檢測(cè)流程（以建筑工程中的外立面瓷磚拉拔為例）

典型的拉拔檢測(cè)流程如下：

1.  準(zhǔn)備與取樣

    在現(xiàn)場(chǎng)選定具有代表性的測(cè)試區(qū)域。

    用專用鉆芯機(jī)在測(cè)試點(diǎn)的瓷磚上鉆出一個(gè)規(guī)定直徑（如50mm）的芯樣，深度直至基層。

2.  安裝夾具

    將測(cè)試部位的瓷磚表面清理干凈。

    使用高強(qiáng)、快速固化的粘結(jié)劑將拉拔頭牢固地粘貼在鉆好的芯樣上。

3.  連接與設(shè)置

    將拉拔儀的主機(jī)通過連接件與拉拔頭對(duì)接。

    確保拉拔儀、反力支撐架和拉拔頭在同一條軸線上，以避免產(chǎn)生彎矩。

    在拉拔儀上設(shè)置測(cè)試參數(shù)，如加載速度（通常以N/s或MPa/s為單位）。

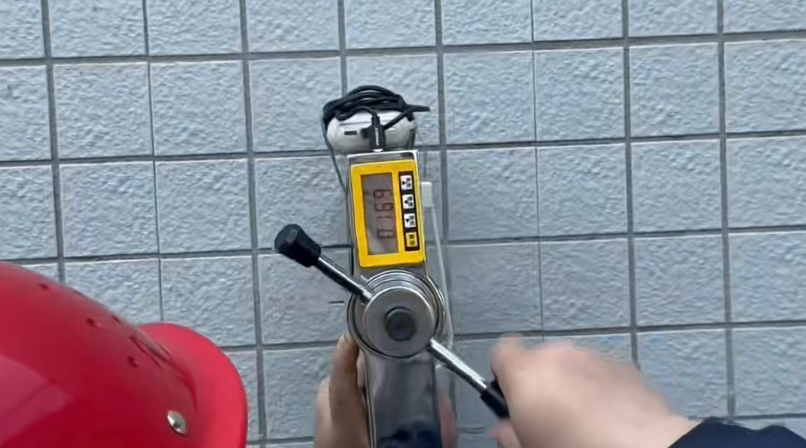

4.  施加荷載：

    啟動(dòng)拉拔儀，勻速、連續(xù)地對(duì)試件施加拉拔力。

    儀器會(huì)實(shí)時(shí)顯示并記錄拉力值的變化。

5.  記錄破壞值與模式：

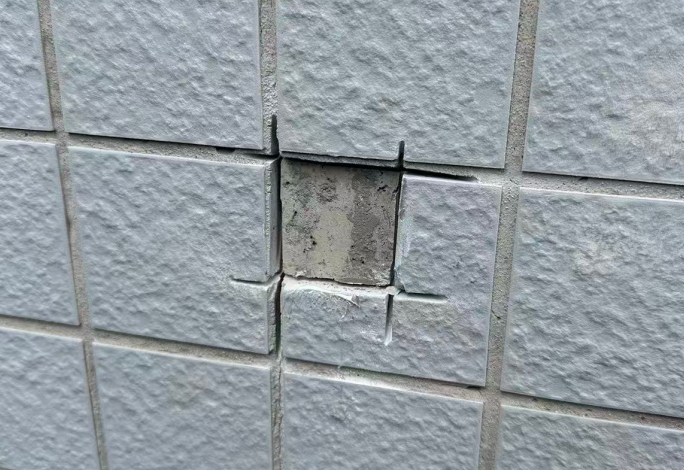

    當(dāng)試件發(fā)生破壞時(shí)（如瓷磚被拉斷、粘結(jié)層脫離等），記錄下拉拔儀顯示的最大力值（破壞荷載）。

    關(guān)鍵一步：觀察并記錄破壞發(fā)生的具體位置（破壞模式），例如：

        基層內(nèi)部破壞：破壞發(fā)生在墻體基層內(nèi)部，說明粘結(jié)強(qiáng)度高于基層強(qiáng)度。

        粘結(jié)層破壞：破壞發(fā)生在瓷磚與粘結(jié)劑的界面，或粘結(jié)劑內(nèi)部。

        瓷磚本身破壞：瓷磚被拉斷，說明粘結(jié)強(qiáng)度高于瓷磚自身的抗拉強(qiáng)度。

        混合破壞：以上多種情況同時(shí)發(fā)生。

6.  數(shù)據(jù)處理與判定：

    根據(jù)破壞荷載和拉拔頭的面積計(jì)算出粘結(jié)強(qiáng)度值。

    將計(jì)算結(jié)果與相關(guān)標(biāo)準(zhǔn)規(guī)范（如中國(guó)的《建筑工程飾面磚粘結(jié)強(qiáng)度檢驗(yàn)標(biāo)準(zhǔn)》JGJ/T 110）或設(shè)計(jì)要求進(jìn)行對(duì)比，判斷是否合格。

三、結(jié)果分析與常見問題

合格結(jié)果：測(cè)得的拉拔強(qiáng)度值大于標(biāo)準(zhǔn)或設(shè)計(jì)規(guī)定的最小值，且破壞模式符合要求（例如，對(duì)于瓷磚拉拔，理想的破壞是發(fā)生在粘結(jié)層內(nèi)或混合破壞，而不是純粹的界面脫離）。

不合格結(jié)果：

    強(qiáng)度值過低：直接表明粘結(jié)質(zhì)量差，存在脫落風(fēng)險(xiǎn)。

    破壞模式不理想：即使強(qiáng)度值達(dá)標(biāo)，但如果破壞發(fā)生在不應(yīng)該發(fā)生的界面（如純粹的瓷磚-粘結(jié)劑界面脫離），也可能被判為不合格，因?yàn)檫@表明界面處理或材料兼容性存在問題。

常見原因：

    基層處理不干凈、有油污或灰塵。

    粘結(jié)材料質(zhì)量不合格或配比錯(cuò)誤。

    施工工藝不當(dāng)，如飽滿度不夠、養(yǎng)護(hù)不到位。

    材料不兼容（如剛性粘結(jié)劑用于柔性基材）。

四、拉拔檢測(cè)的重要性

拉拔檢測(cè)提供了一種直接、定量、可靠的質(zhì)量控制手段。具備以下幾種優(yōu)勢(shì)：

保障安全：防止高空墜物等嚴(yán)重安全事故。

評(píng)估施工質(zhì)量：為工程驗(yàn)收提供客觀數(shù)據(jù)。

明確責(zé)任：在發(fā)生質(zhì)量糾紛時(shí)，為責(zé)任界定提供科學(xué)依據(jù)。

指導(dǎo)材料研發(fā)與選擇：通過測(cè)試不同材料的粘結(jié)性能，為優(yōu)化材料和工藝提供數(shù)據(jù)支持。

總結(jié)來說，拉拔檢測(cè)是連接理論與實(shí)踐的橋梁，它將“粘得牢不牢”這個(gè)定性問題，轉(zhuǎn)化為一個(gè)可測(cè)量的、定量的力學(xué)指標(biāo)，是確保工程質(zhì)量和安全不可或缺的關(guān)鍵環(huán)節(jié)。

檢測(cè)咨詢：15021139104
